Хонингованные трубы для гидроцилиндров

Хонингованные трубы для гидроцилиндров AISI 1020 | AISI 4140 | AISI 4340 | EN 10305-1 / E355

Хонингование – это высокоточный метод абразивной обработки внутренних (реже наружных) цилиндрических и конических поверхностей. Его основная задача и отличие от обычной полировки заключается в том, что в процессе обработки поверхность трубы не просто сглаживают, но точно выравнивают ее по требуемым геометрическим параметрам и создают особый микрорельеф, критически важный для работы сопряженных деталей (таких как гидроцилиндры).

Compass Power Tech предлагает хонингованные, а также скальпированные/обкатанные роликом (SRB) трубы для изготовления гидроцилиндров. Каждая холоднотянутая труба проходит комплексную обработку, за счет чего обладает идеально точными размерами, низкой шероховатостью внутренней поверхности, а также высокой механической прочностью и надежностью.

Доступны поля допусков H7, H8 и H9, а овальность поддерживается приблизительно в пределах 0,03–0,05 мм. После финишного хонингования шероховатость внутренней поверхности трубы может составлять около Ra ≤ 0,08 мкм, что способствует снижению трения и повышению плавности движения гидроцилиндра.

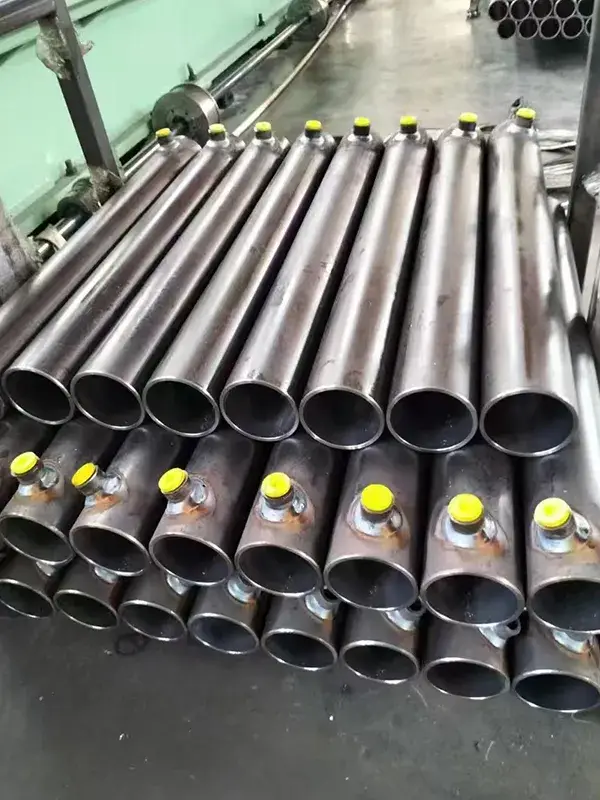

В процессе обработки на внутренней поверхности также формируется упрочненный слой, способствующий повышению износостойкости и способности выдерживать рабочее давление. Благодаря этим характеристикам хонингованные трубы подходят для изготовления корпусов гидроцилиндров, гидравлических систем тяжелой техники и промышленного оборудования. Compass Power Tech также может поставлять трубы для гидроцилиндров с приваренными гидравлическими портами, сокращая объем требуемой обработки со стороны заказчика и упрощая подготовку компонентов к окончательной сборке.

Связаться

Технические характеристики

Марки стали: 27SiMn, AISI 1020, AISI 4140, AISI 4340, E355 (St52)

Состояние	Обозначение	Примечания
Холоднотянутое/твердое	+C	После окончательного холодного волочения или холодной прокатки трубы не проводится термическая обработка
Холоднотянутое со снятием напряжений	+SR	После окончательного холодного волочения или холодной прокатки трубы выполняется отжиг для снятия внутренних напряжений
Отожженное	+A	После окончательного холодного волочения трубы выполняется отжиг
Нормализованное	+N	После окончательной обработки трубы выполняется нормализация

Внутренний диаметр, мм	Внешний диаметр, мм	Внутренний диаметр, мм	Внешний диаметр, мм	Внутренний диаметр, мм	Внешний диаметр, мм	Внутренний диаметр, мм	Внешний диаметр, мм
40	50	75	85	107,95	125	160	178
40	55	75	90	110	120	160	180
40	60	75	95	110	125	160	185
50	55	76,2	88,9	110	130	160	190
50	57	76,2	92,07	110	135	165	190
50	58	80	87	114,3	133,35	165,1	190,5
50	60	80	89	115	130	170	190
50	65	80	90	120	132	170	205
55	65	80	95	120	135	175	195
50	70	80	100	120	140	175	195
50,8	63,5	82,55	95	125	135	177,8	203,2
55	65	82,55	98,4	125	137	177,8	215,9
55	70	85	95	125	140	180	194
57	70	85	100	125	145	180	196
60	70	88,9	101,6	125	152	180	205
60	72	88,9	105	130	155	180	216
60	75	90	100	135	160	180	225
60	80	90	105	140	153	200	216
63,5	76,2	90	110	140	155	200	220
63	69	95	110	140	160	200	232
63	71	95	115	140	165	200	242
63	73	98,4	111,13	140	170	203,2	228,5
63	76	100	107	145	170	203,2	241,3
63	80	100	109	145	175	220	260
65	75	100	110	150	160	225	254
65	80	110	114	150	163	225	254
65	85	100	115	150	168	225	274
70	80	100	116	150	170	250	267
70	82	100	120	150	175	250	273
70	85	100	125	150	180	250	290
70	90	100	130	152,4	171,5	250	298
75	85	101,6	117,48	152,4	177,8	260	299
70	90	105	120	160	172	320	340

Соответствие стандартам

EN 10305-1 (DIN 2391), EN 10305-2 (DIN 2391), EN 10297 (DIN 1629), EN 10297-1 / EN 10220 (DIN 1629 / DIN 2448)

Дополнительные услуги

Нестандартные размеры и формы: мы предлагаем изготовление труб внешним диаметром от 50 до 340 мм, внутренним диаметром от 40 до 320 мм и с различной толщиной стенок. Также доступно изготовление труб по индивидуальным параметрам.
Индивидуальные допуски: допуск внутреннего диаметра может быть подобран с учетом уплотнений, требований к точности сборки и эксплуатации гидроцилиндра.
Резка по длине: трубы могут поставляться отрезками заданной длины, что сокращает объем обработки и ускоряет производство.

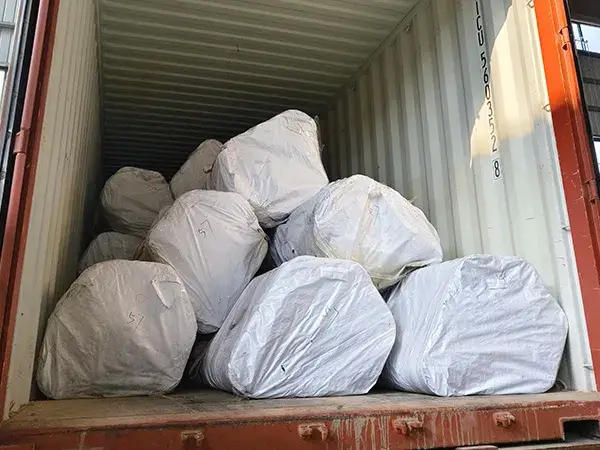

Упаковка и хранение

Для защиты хонингованных труб при морской транспортировке и хранении на внутреннюю поверхность каждой трубы наносится антикоррозионное масло, а оба конца закрываются защитными заглушками. Затем трубы упаковываются в защитный материал, предотвращающий коррозию и повреждение поверхности.

Также доступна упаковка труб в деревянные ящики для их дополнительной защиты от ударов и механических повреждений во время транспортировки.
