Алюминиевые трубы для цилиндров
Связаться

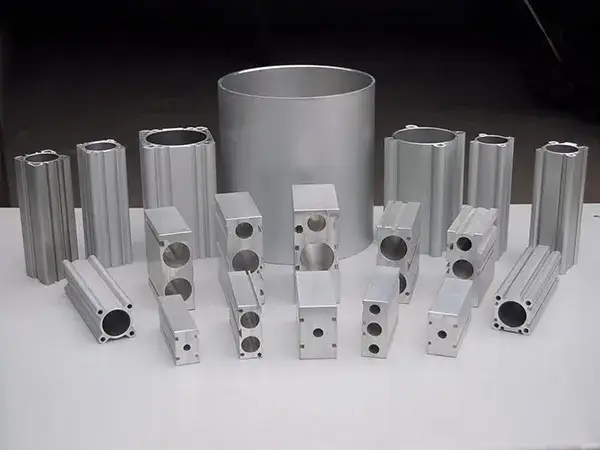

Алюминиевые трубы для пневмо-/гидроцилиндров

Малая масса, устойчивость к коррозии и отличная поверхность – все это лишь малая часть особенностей, присущих алюминиевым трубам. Compass Power Tech предлагает алюминиевые трубы диаметром от 16 до 320 мм для изготовления пневмоцилиндров, гидравлических цилиндров, а также для установки в генераторы кислорода, подъемные цилиндры и другие подобные системы.

Мы предлагаем изготовление труб круглого и квадратного сечения, в зависимости от монтажной поверхности и требуемой производительности. Также доступно изготовление труб нестандартного формата для особо требовательных систем.

Связаться
Анодирование алюминиевых труб

Анодирование алюминиевой поверхности дополнительно повышает ее твердость, коррозионную и износостойкость, а также улучшает ее внешний вид.

Compass Power Tech предлагает анодное покрытие алюминия различного типа и толщины, подбираемых в зависимости от требований заказчика. Производственная мощность нашей линии анодирования составляет до 3800 тонн, а максимальная длина обрабатываемых изделий 3,2 метра за раз.

Доступны следующие варианты анодирования:

  • Анодирование после пескоструйной обработки
  • Бесцветное анодирование
  • Твердое анодирование под бронзу
  • Черное анодирование
  • Красное анодирование
  • Золотистое анодирование
Технические характеристики
Материал 6063-T5, 6005-T5, 6061-T5
Внутренний диаметр, мм Ø16–320
Допуск внутреннего диаметра ISO H9–H11
Прямизна, мм/м ≤1,0
Шероховатость поверхности, мкм Ra< 0,6
Толщина анодного покрытия, мкм ≥ 15
Твердость поверхности, HV ≥ 400
Диаметр, мм Допуски, мм
H9 H10 H11
16 0 ~ +0,043 0 ~ +0,07 0 ~ +0,110
20 0 ~ +0,052 0 ~ +0,084 0 ~ +0,130
25 0 ~ +0,052 0 ~ +0,084 0 ~ +0,130
32 0 ~ +0,062 0 ~ +0,100 0 ~ +0,160
40 0 ~ +0,062 0 ~ +0,100 0 ~ +0,160
50 0 ~ +0,062 0 ~ +0,100 0 ~ +0,160
63 0 ~ +0,074 0 ~ +0,120 0 ~ +0,190
70 0 ~ +0,074 0 ~ +0,120 0 ~ +0,190
80 0 ~ +0,074 0 ~ +0,120 0 ~ +0,190
100 0 ~ +0,087 0 ~ +0,140 0 ~ +0,220
125 0 ~ +0,100 0 ~ +0,160 0 ~ +0,250
160 0 ~ +0,100 0 ~ +0,160 0 ~ +0,250
200 0 ~ +0,115 0 ~ +0,185 0 ~ +0,290
250 0 ~ +0,115 0 ~ +0,185 0 ~ +0,290
320 0 ~ +0,140 0 ~ +0,230 0 ~ +0,360
A001
A001
Внутренний диаметр, мм Внешний диаметр, мм Толщина стенок, мм
16 20 2.0
20 25 2.5
20 26 3.0
25 29 2.0
25 30 2.5
30 35 2.5

Примечание: доступно изготовление труб с внутренним диаметром более Ø320 мм по индивидуальному запросу
A002
A002
№ d, мм E, мм A, мм T, мм 4×Ø d1
1 32 44 32,5 8.2 5.1
2 40 51 38 11 5.1
3 50 64 46,5 17 6.7
4 63 75 56,5 26 6.7
5 80 93 72 28 8.7
6 100 111 89 35 8.7
7 125 134 110 55 10,3
Дополнительные услуги
  • Резка по длине: мы можем произвести отрезку труб по требуемой длине перед отгрузкой.
  • Снятие фаски с торцов: на обоих концах трубы может выполняться снятие фаски для упрощения последующей механической обработки, сборки и монтажа.
  • Нестандартные размеры и формы: специалисты Compass могут разработать трубы нестандартных размеров или форм для специфических задач.

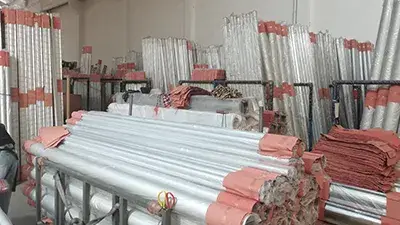

Упаковка и хранение

Перед отправкой и хранением алюминиевые трубы упаковываются в специальные материалы для защиты поверхности от царапин, деформации и других механических повреждений. Способ упаковки, ее тип и другие параметры могут быть адаптированы с учетом размеров изделий, типа обработки поверхности и требований заказчика.

Упаковка и хранение
Ищете металлические трубы, валы или прутки, но не знаете как подобрать верное решение?

Свяжитесь с Compass Power Tech – надежного производителя шлифованных валов, прутков, труб из нержавейки и поршневых штоков. Наши специалисты помогут вам подобрать или разработать изделие, соответствующее всем вашим параметрам и наработкам!
